センサークランプはガス流量の測定に使用できますか?

センサークランプのサプライヤーとして、私は製品の多用途性、特にガス流量測定への応用についての問い合わせによく遭遇します。このブログ投稿では、ガス流量測定にセンサークランプを使用することの技術的側面、利点、制限について詳しく説明します。

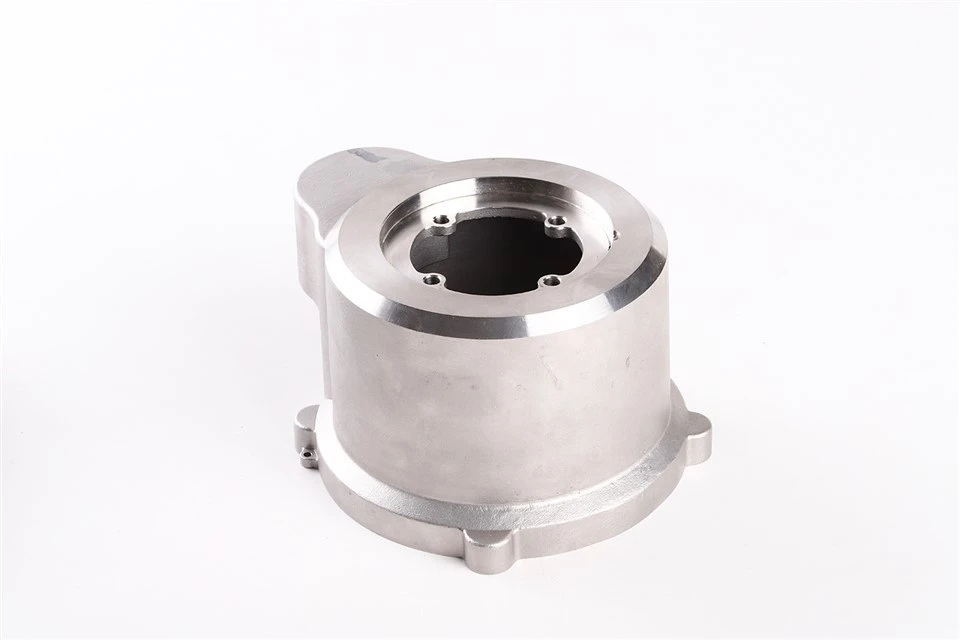

Desalination Water Pipe Ultrasonic Water Case

センサークランプを理解する

センサークランプは、パイプを切断することなく、速度、体積、温度などの流体の流れのさまざまなパラメータを測定するように設計された非侵入型デバイスです。パイプの外側にクランプすることで機能するため、多くの用途にとって便利でコスト効率の高いソリューションとなります。最も一般的なタイプのセンサークランプは超音波技術を使用しています。超音波センサークランプは、パイプ壁を通って流体中に超音波を放射します。これらの波が流体中を伝わる時間を分析することで、センサーは流速を計算できます。

センサークランプを使用したガス流量の測定

技術的な実現可能性

理論的には、センサークランプを使用してガス流量を測定できます。超音波センサークランプは、ドップラー効果または通過時間測定の原理に依存しています。ガス流の場合、通過時間法がより一般的に使用されます。超音波が流れる気体中を伝わるとき、波が上流と下流で伝わる時間は異なります。この時間差はガスの流速に比例します。

ただし、ガス流量測定にセンサークランプを使用する場合には、いくつかの課題があります。気体は液体に比べて密度がはるかに低いため、気体中では超音波がより急速に減衰します。この減衰により、特に長距離や低圧ガスシステムでは測定の精度が低下する可能性があります。

精度と精度

ガス流量測定用のセンサークランプの精度は、いくつかの要因に依存します。 1つ目はセンサー自体の品質です。高品質のセンサークランプは、電波の減衰や干渉の影響を最小限に抑えるように設計されています。高度な信号処理アルゴリズムを使用して、測定の精度を向上させます。

もう一つの要因はガスの特性です。ガスが異なれば、音速や減衰係数などの音響特性も異なります。たとえば、ヘリウム中の音速は空気中よりもはるかに速くなります。正確な結果を保証するには、測定対象の特定のガスに合わせてセンサークランプを校正する必要があります。

設置と環境

センサークランプを使用してガス流量を正確に測定するには、適切に取り付けることが重要です。良好な音響結合を確保するには、クランプをパイプにしっかりと取り付ける必要があります。エアギャップや振動があると、超音波の伝達に影響を及ぼし、不正確な測定につながる可能性があります。

環境も影響します。温度と圧力の変化は、ガスの音響特性やセンサークランプの性能に影響を与える可能性があります。たとえば、温度が上昇するとガス中の音速が増加する可能性があり、センサーが温度変化を補償しないと測定に誤差が生じる可能性があります。

気体流量測定におけるセンサークランプの応用

産業用途

産業環境では、センサークランプを使用してさまざまなプロセスのガス流を監視できます。たとえば、化学プラントでは、窒素、酸素、水素などのプロセスガスの流量を測定するために使用できます。これは、化学反応の適切な動作を保証し、安全基準を維持するのに役立ちます。

石油およびガス産業では、センサークランプを使用してパイプライン内の天然ガスの流れを測定できます。これは、請求目的でガス量の正確な測定が必要な保管転送にとって重要です。

環境モニタリング

センサークランプは環境モニタリング用途にも使用できます。たとえば、工業用煙突や発電所からの排気ガスの流れを測定するために使用できます。これは、大気汚染レベルを監視し、環境規制を確実に遵守するのに役立ちます。

ガス流量測定にセンサークランプを使用する利点

非侵入型インストール

ガス流量測定にセンサークランプを使用する主な利点の 1 つは、設置が邪魔にならないことです。パイプに切り込みを入れる必要がないため、漏れやダウンタイムのリスクが軽減されます。これは、設置のためにシステムをシャットダウンするとコストがかかる可能性がある既存のパイプラインでは特に重要です。

費用対効果の高い

センサークランプは一般に、従来のインライン流量計に比べてコスト効率が高くなります。高価な設置手順や追加の配管コンポーネントは必要ありません。これにより、小規模から中規模のアプリケーションや一時的な流量測定プロジェクトにとって実行可能なオプションとなります。

多用途性

センサークランプは、金属、プラスチック、グラスファイバーなどの幅広いパイプ素材に使用できます。小径パイプから大径パイプラインまで、さまざまなサイズのパイプにも使用できます。この多用途性により、さまざまな用途に適しています。

ガス流量測定でのセンサークランプの使用の制限

状況によっては精度が制限される

前述したように、ガス流量測定用のセンサークランプの精度は、波の減衰、ガスの特性、環境条件などの要因に影響される可能性があります。場合によっては、科学研究や一部の重要な産業プロセスなどの高精度アプリケーションには精度が十分ではない可能性があります。

限られたパイプサイズとガス圧力範囲

センサークランプには、対応できるパイプサイズとガス圧力範囲の点で制限がある場合があります。非常に大きな直径のパイプまたは高圧ガスシステムの場合、センサークランプの性能が低下する可能性があります。このような場合、インライン流量計の方が適切なオプションとなる可能性があります。

他のガス流量測定方法との比較

インライン流量計

タービン流量計やオリフィスプレート流量計などのインライン流量計は、パイプに直接設置される侵入型の装置です。これらは一般に、特に高精度アプリケーションにおいて、センサークランプと比較してより高い精度と精度を提供します。ただし、インストールには費用がかかり、インストールのためにシステムをシャットダウンする必要があります。

熱式質量流量計

熱式質量流量計は、センサーを加熱し、流れるガスへの熱伝達を測定することにより、ガスの質量流量を測定します。これらは低流量の測定に適しており、圧力や温度の変化の影響を比較的受けません。ただし、センサークランプに比べて高価であり、より多くのメンテナンスが必要になる場合があります。

実際の例

ガス流量測定にセンサークランプを使用する実際の例を考えてみましょう。化学プラントでは、パイプライン内の窒素ガスの流れを監視する必要があります。この工場は、設置が邪魔にならないことと費用対効果が高いため、センサークランプを使用することを決定しました。センサークランプはパイプラインの外側に取り付けられ、窒素ガス用に校正されています。センサークランプによって収集されたデータは、窒素流量が化学反応に必要な範囲内であることを確認するために使用されます。

別の例は廃水処理プラントです。プラントは、嫌気性消化プロセス中に生成されるバイオガスの流れを監視する必要があります。センサークランプは流量を測定するためにバイオガスパイプラインに取り付けられています。これは、バイオガスからのエネルギー生成を最適化し、処理プラントの効率的な運用を確保するのに役立ちます。

結論

結論として、センサークランプはガス流量の測定に使用できますが、この用途に関連する課題と制限があります。これらには、非侵入型のインストール、費用対効果、多用途性など、いくつかの利点があります。ただし、その精度は、波の減衰、ガスの特性、環境条件などの要因によって影響される可能性があります。

ガス流量測定にセンサークランプの使用を検討している場合は、要件とガスシステムの特性を慎重に評価することが重要です。当社は、さまざまな用途のニーズを満たすように設計された高品質のセンサークランプを幅広く提供しています。当社の製品についてさらに詳しく知りたい場合、またはガス流量測定についてご質問がある場合は、詳細な議論や調達の可能性についてお気軽にお問い合わせください。
